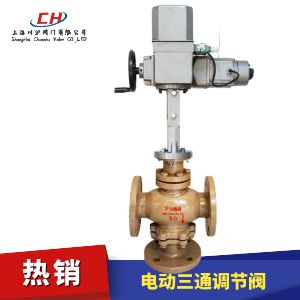

ZAZQ\ZAZX电动三通调节阀

ZAZQ\ZAZX电动三通调节阀
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、4.0、6.4Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

ZAZQ\ZAZX电动三通调节阀 型号：ZAZQ\ZAZX

ZAZQ、ZAZX型电动三通调节阀，是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一，它以AC220V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mA DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径合流阀代替。

ZAZQ\ZAZX电动三通调节阀 技术参数

公称通径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300

分流




80 100 125 150 200 250 300
额定流量系数Kv 合流 8.5 13 21 34 52 85 135 210 340 535 800 1260

分流




85 135 210 340 535 800 1260
公称压力 MPa 1.6 4.0 6.0
流量特性 直线
执
行
机
构		 Ⅱ型 DKZ-310 DKZ-310 DKZ-410 DKZ-510 DKZ-510

Ⅲ型 DKZ-510C DKZ-310C DKZ-410C DKZ-510C DKZ-510C

出轴推力（N） 4000 4000 6400 16000 16000

行程mm 16 25 40 60 100
上阀盖型式 1.6 1.0 2.5 1.6 1.5 1.0 0.65 0.4 0.3 0.16 0.26 0.18
允许压差（MPa） 普通式（常温型），热片式（中温型）
介质温度℃ -40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
可调比 30:1
法兰标准 铸铁按JB78-59，铸钢按JB79-59
输入阻抗 Ⅱ型：200　Ⅲ型：250
出厂状态 电开（对上阀座而言），如需电关，订货时应注明

ZAZQ\ZAZX电动三通调节阀 性能参数

项目 指标值
基本误差％ ≤±3.5
回差％ ≤2.5
死区％ ≤3.0
始终点偏差％ 电开、电关 ±2.5

±2.5
允许泄量L/H 符合JB/T7387-94Ⅲ级小于阀的额定容量×10-3

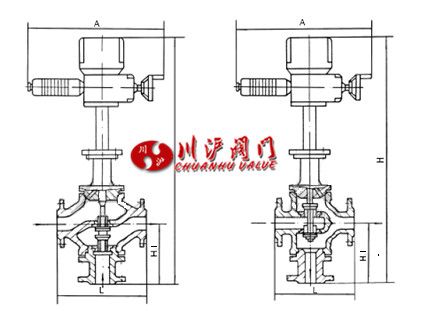

ZAZQ\ZAZX电动三通调节阀 结构图

ZAZQ\ZAZX电动三通调节阀 结构图

ZAZQ\ZAZX电动三通调节阀 外形尺寸

公称
通径
DN		 A L H H1

分流 合流 PN1.6 PN4.0 PN6.4 分流 合流 PN1.6 PN4.0 PN6.4 PN1.6 PN4.0 PN6.4






普通型 热片型 普通型 热片型





25 520 490 185 190 200

715 865


140 150 160
32 520 490 200 210 210

721 871


150 160 170
40 520 490 220 230 235

733 883


160 170 180
50 520 490 250 255 265

748 898


180 190 200
65 520 520 275 285 295

839 999


200 220 220
80 520 520 305 310 320 872 1032 842 1002 225 250 265 210 230 240
100 520 520 350 355 370 896 1056 846 1006 245 275 285 220 250 260
125 520 520 410 425 440 947 1162 897 1112 284 320 325 260 300 300
150 520 520 450 460 475 947 1162 897 1112 305 340 340 280 320 320
200 520 520 550 560 570 965 1180 905 1120 350 400 410 320 380 380
250 520 520 670 740 750









300 520 520 770 805 820









由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要ZAZQ\ZAZX电动三通调节阀产品详细样本。
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 防爆型电动调节阀
  • 电动调节阀
    防爆型电动调节阀（材质铸钢、配防爆型电动执行器、输入输出信号4-20mA）
  • 防爆型电动调节阀
  • 电动调节阀
    防爆型电动调节阀（材质不锈钢、配防爆型电动执行器、输入输出信号4-20mA）
  • 电动高温调节阀
  • 电动调节阀
    电动高温调节阀（材质WC6、带散热片、耐高温型、输入输出信号4-20mA）
  • 电动低温调节阀
  • 电动调节阀
    电动低温调节阀（材质不锈钢、带低温管、低温型、输入输出信号4-20mA）
  • 电动小流量调节阀
  • 电动调节阀
    电动小流量调节阀（材质不锈钢、螺纹连接、阀芯阀座缩径、输入输出信号4-20mA）
  • 电动衬氟调节阀
  • 电动调节阀
    电动衬氟调节阀（材质碳钢衬氟、适合腐蚀性介质、输入输出信号4-20mA）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质碳钢、配PSL型电动执行器、输入输出信号4-20mA）
  • 电动衬氟调节阀
  • 电动调节阀
    电动衬氟调节阀（材质碳钢衬氟、适合腐蚀性介质、配PSL型电动执行器）
  • 电动温度控制阀
  • 电动调节阀
    电动温度控制阀（材质碳钢、法兰连接、带温度传感器和集成温度控制模块）
  • 电动温度调节阀
  • 电动调节阀
    电动温度调节阀（材质碳钢、高温型、带散热片、输入输出信号4-20mA）
  • 电动三通调节阀
  • 电动调节阀
    电动三通调节阀（材质碳钢、三通分流、配PSL型电动执行器、输入输出信号4-20mA）
  • 电动高温调节阀
  • 电动调节阀
    电动高温调节阀（材质不锈钢、高温型、带散热片、输入输出信号4-20mA）
  • VB7200型调节阀
  • 电动调节阀
    VB7200型调节阀（材质黄铜、内螺纹连接、精小型电动执行器）

ZAZQ\ZAZX电动三通调节阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

ZAZQ\ZAZX电动三通调节阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
