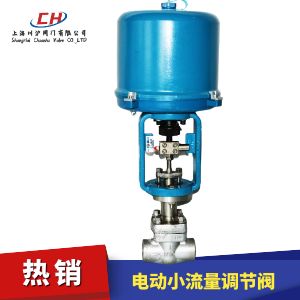

电动小流量调节阀

电动小流量调节阀
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN2-25mm
压力范围 1.6、4.0、6.4、10.0、16.0、20.0Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

电动小流量调节阀 型号：ZRSW/ZDSW

电动小流量调节阀是由直行程电动执行机构和小流量调节阀阀体组成。防爆型电动执行机构防爆等级为ExdII BT4。电动小流量调节阀控制信号4-20mA，反馈信号4-20mA。小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。技术工程师根据客户提供的参数，确定阀座缩径，进而控制阀门的流量大小。

电动执行机构
电动小流量调节阀标配3810L电动执行机构机构，可以选配防爆型3810L电动执行机构和PSL电动执行机构（客户可指定品牌电动执行机构），电源电压为AC220V，选配AC380V 和DC24V。

电动小流量调节阀 技术参数

公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比
额定行程(mm) 8 10 12
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
配置执行器类别 PSL系列、3810L系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

电动小流量调节阀 零部件参数

零部件 材质
阀体 WCB 304 316 316L
垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
阀座/套筒 304 304 316 316L
阀芯 304 304 316 316L
导向套/并帽 304 304 316 316L
中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
金属垫 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
螺栓 25 不锈钢 不锈钢 不锈钢
填料压盖 WCB 304 316 316L

电动小流量调节阀 结构图

电动小流量调节阀 结构图

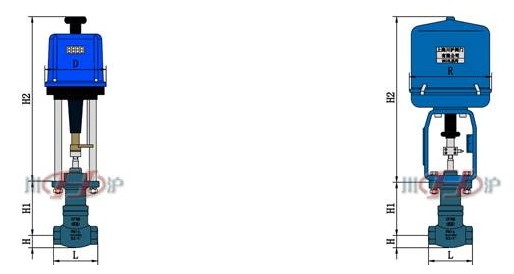

电动小流量调节阀 外形尺寸

公称通径DN 阀座直径dn L H H1 (3810) H1 (PSL) D R
G3/8" 1.5～12 110 30 473 537 177 225
G1/2" 1.5～12 110 30 473 537 177 225
G3/4" 1.5～12 110 30 473 537 177 225
G1" 1.5～12 110 30 473 537 177 225
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动小流量调节阀产品详细样本。
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 防爆型电动调节阀
  • 电动调节阀
    防爆型电动调节阀（材质铸钢、配防爆型电动执行器、输入输出信号4-20mA）
  • 防爆型电动调节阀
  • 电动调节阀
    防爆型电动调节阀（材质不锈钢、配防爆型电动执行器、输入输出信号4-20mA）
  • 电动高温调节阀
  • 电动调节阀
    电动高温调节阀（材质WC6、带散热片、耐高温型、输入输出信号4-20mA）
  • 电动低温调节阀
  • 电动调节阀
    电动低温调节阀（材质不锈钢、带低温管、低温型、输入输出信号4-20mA）
  • 电动小流量调节阀
  • 电动调节阀
    电动小流量调节阀（材质不锈钢、螺纹连接、阀芯阀座缩径、输入输出信号4-20mA）
  • 电动衬氟调节阀
  • 电动调节阀
    电动衬氟调节阀（材质碳钢衬氟、适合腐蚀性介质、输入输出信号4-20mA）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质碳钢、配PSL型电动执行器、输入输出信号4-20mA）
  • 电动衬氟调节阀
  • 电动调节阀
    电动衬氟调节阀（材质碳钢衬氟、适合腐蚀性介质、配PSL型电动执行器）
  • 电动温度控制阀
  • 电动调节阀
    电动温度控制阀（材质碳钢、法兰连接、带温度传感器和集成温度控制模块）
  • 电动温度调节阀
  • 电动调节阀
    电动温度调节阀（材质碳钢、高温型、带散热片、输入输出信号4-20mA）
  • 电动三通调节阀
  • 电动调节阀
    电动三通调节阀（材质碳钢、三通分流、配PSL型电动执行器、输入输出信号4-20mA）
  • 电动高温调节阀
  • 电动调节阀
    电动高温调节阀（材质不锈钢、高温型、带散热片、输入输出信号4-20mA）
  • VB7200型调节阀
  • 电动调节阀
    VB7200型调节阀（材质黄铜、内螺纹连接、精小型电动执行器）

电动小流量调节阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

电动小流量调节阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
