电控温度调节阀

电控温度调节阀
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN15-350mm
压力范围 1.6、4.0、6.4Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

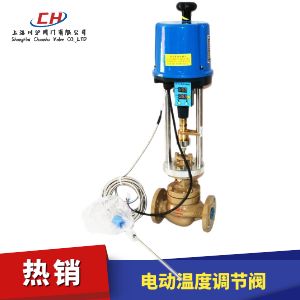

电控温度调节阀 型号：ZZWPE

电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。自力式电控温度调节阀适用于非腐蚀性的液体、气体和蒸汽，在各种加热、冷却系统中的温度控制。自力式电控温度调节阀结构简单，操作方便，选用温度范围广、响应时间快、密封性能可靠。 使用现场只须具有单相交流电源AC220V和温度传感器（温包）即可自成温控系统。可直接替代温包和自立式调节阀，更不须另将温控仪和执行器配接。是调节系统和自立式阀门的完美结合。

适用场景
自力式电控温度调节阀广泛应用于化工、食品、轻纺、宾馆与饭店等部门的热水供应。

电控温度调节阀 技术参数

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
流通能力(m3/h) 7 10 16 25 40 63 100 160 250 400 630
额定行程(mm) 6 8 10 14 20 30 30 40
阀盖形式 标准型-17～+230℃、高温型+230～+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒式阀芯
流量特性 直线性
调节精度(℃) ± 1 ~ ± 5
使用介质 蒸汽、水、油、气体
允许
泄漏量		 硬密封 10 -4 X 阀额定容量
软密封 "0"
温包、毛细管材料 H62、1Cr18Ni9Ti
毛细管长度 3米、5米、10米
温度控制范围 0~250℃
设定值偏差 ±2℃
执行器型号 3810系列、PSL系列
主要技术参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

电控温度调节阀 结构图

电控温度调节阀 结构图

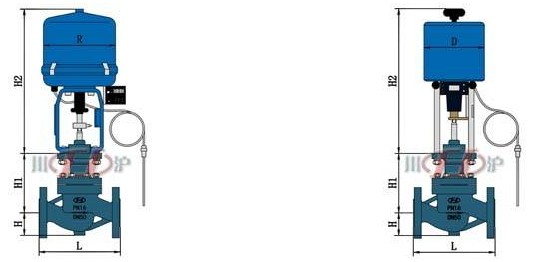

电控温度调节阀 外形尺寸

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 CHL 465 465 465 465 465 560 560 560 560 560 788
3810 373 373 495 495 495 700 700 700 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218
R 225 225 225 225 225 257 257 257 310 310 310
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电控温度调节阀产品详细样本。
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 防爆型电动调节阀
  • 电动调节阀
    防爆型电动调节阀（材质铸钢、配防爆型电动执行器、输入输出信号4-20mA）
  • 防爆型电动调节阀
  • 电动调节阀
    防爆型电动调节阀（材质不锈钢、配防爆型电动执行器、输入输出信号4-20mA）
  • 电动高温调节阀
  • 电动调节阀
    电动高温调节阀（材质WC6、带散热片、耐高温型、输入输出信号4-20mA）
  • 电动低温调节阀
  • 电动调节阀
    电动低温调节阀（材质不锈钢、带低温管、低温型、输入输出信号4-20mA）
  • 电动小流量调节阀
  • 电动调节阀
    电动小流量调节阀（材质不锈钢、螺纹连接、阀芯阀座缩径、输入输出信号4-20mA）
  • 电动衬氟调节阀
  • 电动调节阀
    电动衬氟调节阀（材质碳钢衬氟、适合腐蚀性介质、输入输出信号4-20mA）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质碳钢、配PSL型电动执行器、输入输出信号4-20mA）
  • 电动衬氟调节阀
  • 电动调节阀
    电动衬氟调节阀（材质碳钢衬氟、适合腐蚀性介质、配PSL型电动执行器）
  • 电动温度控制阀
  • 电动调节阀
    电动温度控制阀（材质碳钢、法兰连接、带温度传感器和集成温度控制模块）
  • 电动温度调节阀
  • 电动调节阀
    电动温度调节阀（材质碳钢、高温型、带散热片、输入输出信号4-20mA）
  • 电动三通调节阀
  • 电动调节阀
    电动三通调节阀（材质碳钢、三通分流、配PSL型电动执行器、输入输出信号4-20mA）
  • 电动高温调节阀
  • 电动调节阀
    电动高温调节阀（材质不锈钢、高温型、带散热片、输入输出信号4-20mA）
  • VB7200型调节阀
  • 电动调节阀
    VB7200型调节阀（材质黄铜、内螺纹连接、精小型电动执行器）

电控温度调节阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

电控温度调节阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
