电动三通调节阀

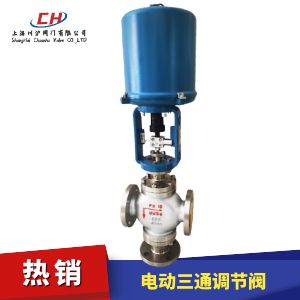

电动三通调节阀图片
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、4.0、6.4Mpa
流体温度 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

电动三通调节阀 型号：ZRSM/ZDSM

电动三通调节阀由电动执行机构和三通调节阀体组成，三通调节阀有三通分流调节阀和三通合流调节阀两种结构形式。适用于配比调节阀或旁路调节。例如用于热交换上流体温度的调节，把一路进口流体分成两路出口流体，或把两路进口流体合并成一路出口流体。由电动三通调节阀组成的控制系统具有简单、经济、性能稳定可靠等特点。

电动执行机构
电动三通调节阀标配3810L电动执行机构机构，可以选配防爆型3810L电动执行机构和PSL电动执行机构（客户可指定品牌电动执行机构），电源电压为AC220V，选配AC380V 和DC24V。

电动三通调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
流量特性 直线性、等百分比
公称压力(MPa) PN1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双导向型套筒式阀芯
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

电动三通调节阀 零部件参数

零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨
弹簧 65Mn 304 316 316L
螺母 304 304 316 316L

电动三通调节阀 性能参数

项目 指标值
基本误差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

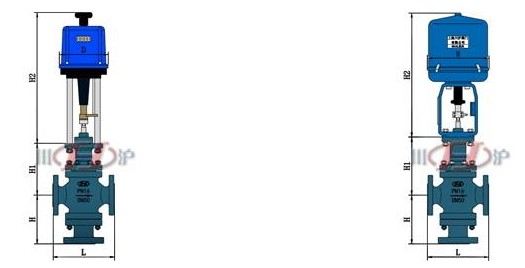

电动三通调节阀 结构图

电动三通调节阀结构图

电动三通调节阀 外形尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动三通调节阀产品详细样本。
