电动角式调节阀

电动角式调节阀
阀体材质 WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径 DN15-350mm
压力范围 1.6、4.0、6.4、10.0、16.0、20.0Mpa
阀盖形式 标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
适用介质 水、蒸汽、石油、天然气等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

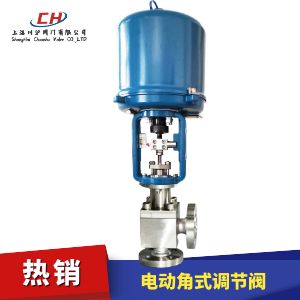

电动角式调节阀 型号：ZRSJ

电动角式调节阀由电动执行机构和角式调节阀体组成，电动角型调节阀阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小。 电动角型调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

电动执行机构
电动角式调节阀标配3810L电动执行机构机构，可以选配防爆型3810L电动执行机构和PSL电动执行机构（客户可指定品牌电动执行机构），电源电压为AC220V，选配AC380V 和DC24V。

电动角式调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线性 6.9 11 17.6 27.5 44 69 100 176 275 440 690 875 1250
等百分 6.3 10 15 25 40 64 100 160 250 400 630 850 1180
允许压差(MPa) 6.4 6.4 5.0 2.8 1.7 1.7 1.0 6.0 4.8 3.3 1.8 1.5 0.8
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座柱塞型
流量特性 直线性、等百分比
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

电动角式调节阀 零部件参数

零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨

电动角式调节阀 性能参数

项目 指标值
基本误差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

电动角式调节阀 结构图

电动角式调节阀 结构图

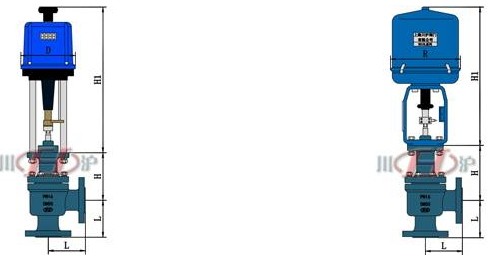

电动角式调节阀 外形尺寸

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 95 100 105 115 125 145 155 175 200 225 275 95 100
PN40 95 100 105 115 125 145 155 175 200 225 275 95 100
PN64 115 115 130 130 150 170 190 215 250 275 325 115 115
H PN16/25 119 119 122 140 157 169 179 200 230 250 304 365 420
PN40 123 123 134 152 157 191 201 216 240 270 325 380 400
PN64 135 135 142 160 177 196 206 227 257 277 331 410 430
H1 PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 225 257 257 257 310 310 310 310 310
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动角式调节阀产品详细样本。
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质碳钢、法兰连接、输入输出信号4-20mA）
  • 电动套筒调节阀
  • 电动调节阀
    电动套筒调节阀（材质不锈钢、法兰连接、输入输出信号4-20mA）
  • 防爆型电动调节阀
  • 电动调节阀
    防爆型电动调节阀（材质铸钢、配防爆型电动执行器、输入输出信号4-20mA）
  • 防爆型电动调节阀
  • 电动调节阀
    防爆型电动调节阀（材质不锈钢、配防爆型电动执行器、输入输出信号4-20mA）
  • 电动高温调节阀
  • 电动调节阀
    电动高温调节阀（材质WC6、带散热片、耐高温型、输入输出信号4-20mA）
  • 电动低温调节阀
  • 电动调节阀
    电动低温调节阀（材质不锈钢、带低温管、低温型、输入输出信号4-20mA）
  • 电动小流量调节阀
  • 电动调节阀
    电动小流量调节阀（材质不锈钢、螺纹连接、阀芯阀座缩径、输入输出信号4-20mA）
  • 电动衬氟调节阀
  • 电动调节阀
    电动衬氟调节阀（材质碳钢衬氟、适合腐蚀性介质、输入输出信号4-20mA）
  • 电动单座调节阀
  • 电动调节阀
    电动单座调节阀（材质碳钢、配PSL型电动执行器、输入输出信号4-20mA）
  • 电动衬氟调节阀
  • 电动调节阀
    电动衬氟调节阀（材质碳钢衬氟、适合腐蚀性介质、配PSL型电动执行器）
  • 电动温度控制阀
  • 电动调节阀
    电动温度控制阀（材质碳钢、法兰连接、带温度传感器和集成温度控制模块）
  • 电动温度调节阀
  • 电动调节阀
    电动温度调节阀（材质碳钢、高温型、带散热片、输入输出信号4-20mA）
  • 电动三通调节阀
  • 电动调节阀
    电动三通调节阀（材质碳钢、三通分流、配PSL型电动执行器、输入输出信号4-20mA）
  • 电动高温调节阀
  • 电动调节阀
    电动高温调节阀（材质不锈钢、高温型、带散热片、输入输出信号4-20mA）
  • VB7200型调节阀
  • 电动调节阀
    VB7200型调节阀（材质黄铜、内螺纹连接、精小型电动执行器）

电动角式调节阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

电动角式调节阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
