电动衬氟调节阀

电动衬氟调节阀
阀体材质 WCB衬F46、304衬F46、316衬F46
公称通径 DN15-300mm
压力范围 1.6Mpa
阀盖形式 标准型(-30~150℃)、波纹管型(-30~150℃)
适用介质 酸、碱、盐等腐蚀性介质
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

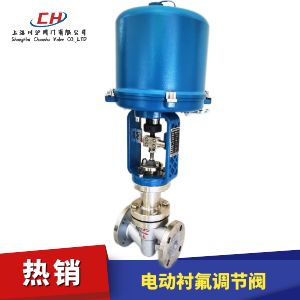

电动衬氟调节阀 型号：ZRSP-F46

电动衬氟调节阀是衬氟调节阀和电子式电动执行机构组成，衬氟调节阀阀体内部全衬聚四氟乙烯，聚四氟乙烯号称“耐腐蚀之王”，具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。同时，聚四氟乙烯具有耐高温的特点。简称简称PTFE或F46。电动衬氟调节阀内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动执行机构
电动衬氟调节阀标配3810L电动执行机构机构，可以选配防爆型3810L电动执行机构和PSL电动执行机构（客户可指定品牌电动执行机构），电源电压为AC220V，选配AC380V 和DC24V。

电动衬氟调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 150
阀座直径(dn) 20 25 32 40 50 65 80 100 150
额定流量系数(KV) 5.0 8 12 20 32 50 70 100 240
允许压差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60
阀芯形式 单座柱塞式衬氟阀芯
流量特性 快开特性
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

电动衬氟调节阀 零部件参数

阀体、阀盖 ZG230-450衬F46
阀座、阀芯 304衬F46
阀杆 304衬F46
导向套 304衬F46
波纹管 不锈钢+F46

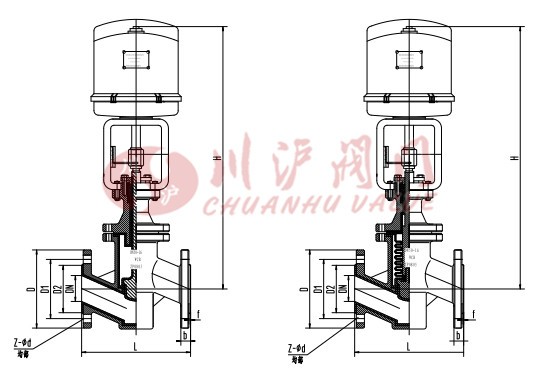

电动衬氟调节阀 结构图

电动衬氟调节阀 结构图

电动衬氟调节阀 外形尺寸

公称通径 执行器外径 结构长度 法兰尺寸 高度
D0 L D D1 D2 F B Z-φd H
DN15 225 130 95 65 45 3 16 4-φ14 673
DN20 225 150 105 75 55 3 18 4-φ14 673
DN25 225 160 115 85 65 3 18 4-φ14 698
DN32 225 180 140 100 78 3 18 4-φ18 720
DN40 255 200 150 110 85 3 18 4-φ18 723
DN50 255 230 165 125 100 3 18 4-φ18 740
DN65 270 290 185 145 120 4 18 4-φ18 850
DN80 270 310 200 160 135 4 20 8-φ18 866
DN100 270 350 220 180 155 4 20 8-φ18 884
DN125 310 400 250 210 185 4 22 8-φ18 1040
DN150 310 480 285 240 210 5 22 8-φ22 1065
DN200 310 600 340 295 265 5 24 8-φ22 1090
DN250 350 730 395 350 320 5 26 12-φ22 1256
DN300 350 850 445 400 368 5 26 12-φ22 1520
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动衬氟调节阀产品详细样本。
