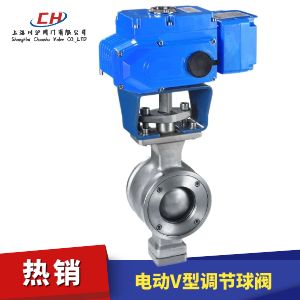

电动V型调节球阀

电动V型调节球阀
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN15~250mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

电动V型调节球阀 型号：CHVQ970F/CHVQ970H

电动V型调节球阀阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将限位切断，防止卡死。具有流通能力大，调节精度高，可调比大，密封性能好等特点。特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业，制糖、石油、化工、冶金等工业自动控制系统中。

电动执行机构选型
电动V型调节球阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。

电动V型调节球阀 技术参数

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4～9.6MPa
密封试验 1.76～7.0MPa
流量特性 近似等百分比、直线特性
阀板转角（度） 0°～至90°（可调）
允许泄漏量等级 软密封：零泄露
硬密封：≤额定Cv×0.001%		 软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度） 8.5～30 36～60
可调节比 250:1 300:1
基本误差 全行程的≤±2%
回差 全行程的≤±2%
死区 全行程的≤0.8%
输入信号 4～20mA DC
输出信号 4～20mA DC

结构图

电动V型调节球阀 结构图

外形尺寸

公称通径 A D H1 H2 H F
15 62 64 74 75 390 161
20 62 64 74 75 390 161
25 62 64 74 75 390 161
32 62 78 80 75 400 188
40 62 82 85 75 405 188
50 75 100 87 95 430 188
65 80 120 105 115 460 188
80 100 131 115 125 520 268
100 115 158 125 125 530 268
125 130 180 140 155 570 268
450 160 216 153 165 600 268
200 200 268 200 195 680 268
250 240 325 225 225 730 268
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动V型调节球阀产品详细样本。
