电动三通球阀

电动三通球阀
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN15~250mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

电动三通球阀 型号：CHQ944F/CHQ945F

电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

电动执行机构选型
电动三通球阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。

电动三通球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

电动三通球阀 技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允许压差(MPa) ≤公称压力
动作范围 0～90°
阀体形式 二段分体式铸造阀体
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式 法兰式、螺纹式(适用于1/2"～2")
阀芯形式 三通球型阀芯
流量特性 近似快开特性
泄露量 软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%
配置执行器型号 CHR、HQ电动执行机构
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

电动三通球阀 T型 介质流向示意图

电动三通球阀 结构图

电动三通球阀 L型 介质流向示意图

电动三通球阀 结构图

电动三通球阀 结构图

电动三通球阀 结构图

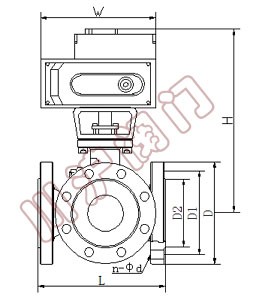

电动三通球阀 外形尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
L 150 150 180 200 220 240 260 280 320 380 440 550
L1 75 75 90 100 110 120 130 140 160 190 220 275
H 配CH 275 280 287 312 312 325 335 365 400 420 440 470
配HQ 360 370 380 392 392 415 425 445 490 510 530 560
W 157 157 157 157 208 208 256 256 256 256 256 256
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 46 56 65 76 84 99 118 132 156 184 211 266
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360
D1 65 75 85 100 110 125 145 160 190 220 250 310
D2 46 56 65 76 84 99 118 132 156 184 211 274
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26
PN4.0MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375
D1 65 75 85 100 110 125 145 160 190 220 250 320
D6 40 51 58 66 76 88 110 121 150 176 204 260
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30
PN6.4MPa法兰连接尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415
D1 75 90 100 110 125 135 160 170 200 240 280 345
D6 40 51 58 66 76 88 110 121 150 176 204 260
n-φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动三通球阀产品详细样本。
