电动内螺纹球阀
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN10~100mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
执行机构 普通型、防爆型(ExdII BT4、CT6)、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

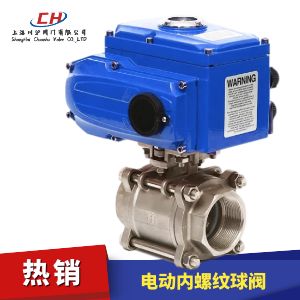

电动内螺纹球阀 型号:CHQ911F/CHQ911PPL/CHQ911H

电动内螺纹球阀是一种转角90°的旋转类球阀,电动三片式内螺纹球阀连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~150℃(密封圈为聚四氟乙烯)或-29~250℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

电动执行机构选型
电动内螺纹球阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动内螺纹球阀 技术参数

公称通径DN(mm) 10 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三片式精铸阀体、二片是精铸阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
流量特性 近似快开型
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1
配置执行机构 可配HQ、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动内螺纹球阀 零部件参数

连接方式 内螺纹连接 对焊连接
零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增强聚四氟乙烯、对位聚苯
适用工况 适用介质 水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐
蚀介质
水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐蚀介质
适用温度 -29~180°C(增强聚四氟乙烯)、-29~300°C(对位聚苯)

电动内螺纹球阀 性能规范

公称通径DN(mm) DN15-100
公称压力 PN(MPa) 1.6 2.5 4.0 6.4
试验压力 强度试验 15.0 24.0 37.5 48.0
密封试验 11.0 17.6 27.5 35.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

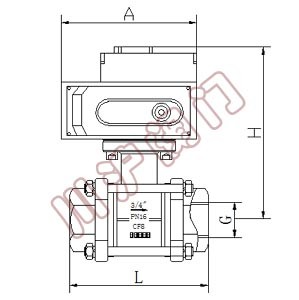

电动内螺纹球阀 结构图

电动内螺纹球阀 结构图

电动内螺纹球阀 外形尺寸

通径DN 英寸" 连接尺寸
mm inch D L(mm) H 管螺纹G B 重量(Kg)
10 3/8 10 60 57 3/8″ 95 0.34
15 1/2 15 75 68 1/2″ 110 0.47
20 3/4 20 80 70 3/4″ 110 0.68
25 1 25 90 80 1″ 140 1.2
32 11/4 32 110 85 11/4″ 140 1.9
40 11/2 38 125 100 11/2″ 180 2.7
50 2 50 144 110 2″ 180 3.9
65 21/2 64 186 130 21/2″ 200 7.1
80 3 78 206 150 3″ 250 11.5
100 4 98 240 170 4″ 250 20.5
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动内螺纹球阀产品详细样本。
