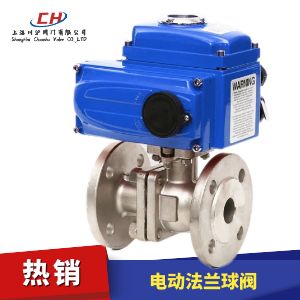

电动法兰球阀

电动法兰球阀
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN15~250mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

电动法兰球阀 型号：CHQ941F/CHQ941PPL/CHQ941H

电动法兰球阀是一种转角90°的旋转类球阀，阀体通道和连接管径相等并成一直径，介质可以毫无损失的流过。电动法兰球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽等介质外，还适合控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等领域。

电动执行机构选型
电动法兰球阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。

电动法兰球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量 软密封：零泄漏；硬密封：≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
基本误差 ±1%
死区 ≤1%
回差 ≤1%
适用温度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃

电动法兰球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

电动法兰球阀 性能规范

试验标准 公称压力（Mpa） 压力级（class） JIS(Mpa)
试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5～0.7

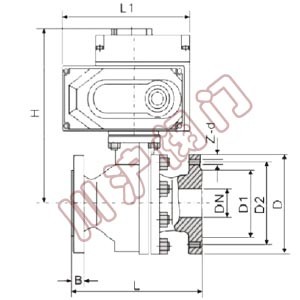

电动法兰球阀 结构图

电动法兰球阀 结构图

电动法兰球阀 外形尺寸

公称直径 连接尺寸
L D D2 D1 B H L1 Z-d
15 130 95 65 45 14 176 161 4-14
20 140 105 75 55 14 180 161 4-14
25 150 115 85 65 14 182 161 4-14
32 165 135 100 78 16 188 161 4-14
40 180 145 110 85 16 198 161 4-18
50 200 160 125 100 16 198 161 4-18
65 200 180 145 120 18 222 188 4-18
80 250 195 160 135 20 237 188 8-18
100 280 215 180 155 20 281 268 8-18
125 320 245 210 185 22 300 268 8-18
150 360 280 240 210 24 300 268 8-23
200 400 335 295 265 26 368 268 12-23
250 533 405 335 320 30 418 268 12-25
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动法兰球阀产品详细样本。
