电动衬氟球阀

电动衬氟球阀
阀体材质 WCB衬F46、304衬F46、316衬F46
公称通径 DN15~250mm
压力范围 PN1.6MPa、2.5MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~150℃)
适用介质 酸、碱、盐等腐蚀性介质
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

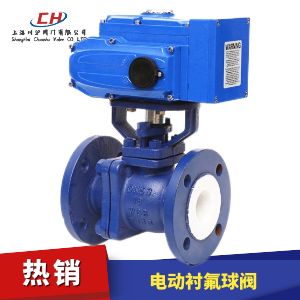

电动衬氟球阀 型号：CHQ941F46

电动衬氟球阀阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对经营过程中酸碱等强腐蚀介质的调节或切断。耐腐蚀电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

电动执行机构选型
电动衬氟球阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。

电动衬氟球阀 技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
公称压力(MPa) PN1.0、1.6MPa
泄漏量 软密封：零泄漏
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)
连接形式 法兰
可调范围 DN15-65 DN80-300
250:1 350:1
基本误差 ±1%
死区 ≤1%
回差 ≤1%
适用温度 密封面
PTFE≤150℃
配置执行机构 可配HQ、CR等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动衬氟球阀 零部件参数

零件名称 材料
阀体、阀盖 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球体 2Cr13+氮化处理+46 304+46 316+46 316L+46
阀杆 2Cr13+46 304+46 316+46 316L+46
阀座密封圈 PTFE、碳素纤维＋PTFE
密封填料 V型聚四氟乙烯填料

电动衬氟球阀 结构图

电动衬氟球阀 结构图

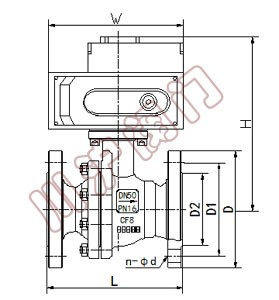

电动衬氟球阀 外形尺寸

tr>
公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b n-Φd W H
PN1.6(MPa)
15 1/2 140/130 95 65 45 2 14 4-Φ14 231 350
20 3/4 140/130 105 75 55 2 16 4-Φ14 231 370
25 1 150/1340 115 85 65 2 16 4-Φ14 231 375
32 11/4 165 135 100 78 2 18 4-Φ18 231 385
40 11/2 180/165 145 110 85 3 18 4-Φ18 231 390
50 2 200/203 160 125 100 3 20 4-Φ18 231 435
65 21/2 220/222 180 145 120 3 20 4-Φ18 261 460
80 3 250/241 195 160 135 3 22 4-Φ18 261 465
100 4 280/305 215 180 155 3 24 8-Φ18 285 612
125 5 320/356 245 210 185 3 26 8-Φ18 285 625
150 6 360/394 280 240 210 3 28 8-Φ23 325 700
200 8 457 335 295 265 3 30 8-Φ23 325 740
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动衬氟球阀产品详细样本。
