电动超薄球阀

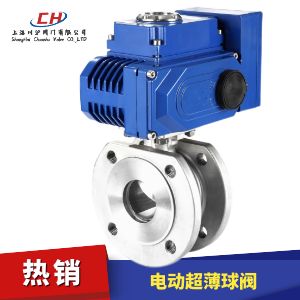

电动超薄球阀图片
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN15~200mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

电动超薄球阀 型号：CHQ971F/CHQ971PPL/CHQ971H

电动超薄球阀是一种转角90°的旋转类球阀，是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

电动执行机构选型
电动超薄球阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。

电动超薄球阀 技术参数

公称通径DN（mm） 15～150
公称压力PN（MPa） 1.6～6.4
公称压力Ps（MPa） 强度试验 2.4～9.6
密封试验 1.76～7.0
材料(代号) C P R
主要
零件		 阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不锈钢、硬质合金
填料 聚四氟乙烯、柔性石墨
适用
工况		 适用介质 水,蒸汽,油品 硝酸类 醋酸类
适用温度 -28～400℃ -28～500℃
执行器 型 号 CH/QT等系列电子式电动执行机构
连接形式 对夹式、法兰式，法兰按JB79-59标准

电动超薄球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

电动超薄球阀 性能规范

公称通径DN(mm) DN15-150
公称压力 PN(MPa) 1.6 2.5 4.0 6.4
试验压力 强度试验 15.0 24.0 37.5 48.0
密封试验 11.0 17.6 27.5 35.2
低压气密试验 0.5～0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动超薄球阀 结构图

电动超薄球阀 结构图

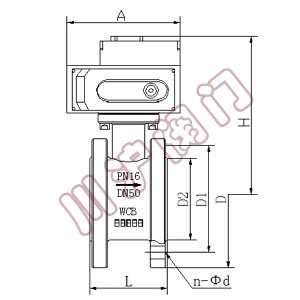

电动超薄球阀 外形尺寸

公称通径DN(mm) L D D1 D2 n-Φd H
15 35 95 65 45 4-M12 291
20 38 105 75 55 4-M12 296
25 42 115 85 65 4-M12 301
32 50 135 100 78 4-M16 311
40 60 145 110 85 4-M16 318
50 70 160 125 100 4-M16 326
65 95 180 145 120 4-M16 336
80 118 195 160 135 8-M16 363
100 140 215 180 155 8-M16 383
125 175 245 210 185 8-M16 403
150 210 280 240 210 8-M16 418
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动超薄球阀产品详细样本。
