电动对夹蝶阀

电动对夹蝶阀
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN50~1200mm
压力范围 PN1.0MPa、1.6MPa、2.5MPa、4.0MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、合金钢H密封(-40~425℃)
连接方式 对夹式
适用介质 水、气体、蒸汽、油品介质等
控制方式 ON-OFF(开关型)、4-20mA(调节型)
执行机构 普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)

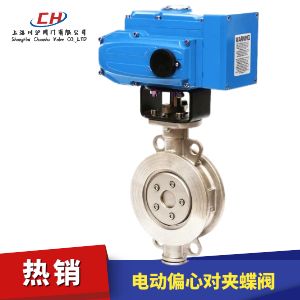

电动对夹蝶阀 型号：CHD973H/CHD973F

电动对夹蝶阀是一种转角90°的旋转类蝶阀，连接方式为对夹连接。输入控制信号（4-20mA或1-5VDC）及单项电源即可控制运转，具有功能强、体积小、性能可靠、配套简单、流通能力大，特别适用于介质是粘稠，含颗粒、纤维性质的场合。

附件选型
电动对夹蝶阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。

电动对夹蝶阀 技术参数

公称通径DN(mm) 50~1200
允许压差(MPa) ≤ 公称压力
动作范围 0～90°
泄露量 按GB/T4213-92，为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动对夹蝶阀 零部件参数

底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套 铜合金、304、316
阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定销 25、35、45
上、下阀轴 2Cr13、304、316、316L
上轴套 铜合金、304、316
填料 聚四氟乙烯/柔性石墨
填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

电动对夹蝶阀 技术规范

公称通径DN(mm) DN50～1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5～0.7
适用介质 空气、水、污水、蒸气、煤气、油品等

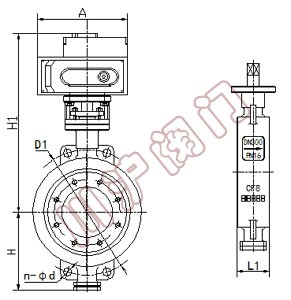

电动对夹蝶阀 结构图

电动对夹蝶阀 结构图

电动对夹蝶阀 外形尺寸

公称通经(DN) 主要尺寸 法兰尺寸
CHD973H/F CHD971F/X H1 1.0MPa 1.6MPa 2.5MPa
L1 H L2 H K n-Фd K n-Фd K n-Фd
50 43 112 43 63 530 125 4-18 125 4-18 125 4-18
65 46 115 46 70 530 145 4-18 145 4-18 145 8-18
80 46 120 46 83 565 160 4-18 160 8-18 160 8-18
100 52 138 52 105 600 180 8-18 180 8-18 190 8-22
125 56 164 56 115 640 210 8-18 210 8-18 220 8-26
150 56 175 56 137 705 240 8-22 240 8-22 250 8-26
200 60 200 60 164 775 295 8-22 295 12-22 310 12-26
250 68 243 68 206 945 350 12-22 355 12-26 370 12-30
300 78 250 78 230 1070 400 12-22 410 12-26 430 16-30
350 78 280 78 248 1140 460 16-22 470 12-26 490 16-33
400 102 305 102 289 1210 515 16-26 525 16-26 550 16-36
450 114 350 114 320 1335 565 20-26 585 16-30 600 20-36
500 127 380 127 343 1415 620 20-26 650 20-30 660 20-36
600 154 445 154 413 1605 725 20-30 770 20-33 770 20-39
700 165 480 165 478 1844 840 24-30 840 24-36 875 24-42
800 190 530 190 525 2040 950 24-33 950 24-39 990 24-48
900 203 580 203 585 2255 1050 28-33 1050 28-39 1090 28-48
1000 216 650 216 640 2380 1160 28-36 1170 28-42 1210 28-56
1200 254 760 254 755 2640 1380 32-39 1390 32-48 1420 32-56
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动对夹蝶阀产品详细样本。
