电动塑料蝶阀

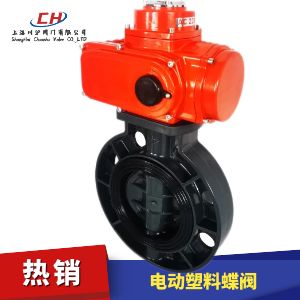

电动塑料蝶阀 型号:CHD971S

电动塑料蝶阀是一种转角90°的旋转类蝶阀,具有重量轻、耐腐蚀性强,被应用于多个领域,如一般的纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等过个行业,品质得到广大用户的认可。

附件选型
电动塑料蝶阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动塑料蝶阀 技术参数

公称通径 50 65 80 100 125 150 200 250 300
公称压力 PN1.0、1.6MPa
连接形式 对夹式
适用温度 0~+60℃
适用介质 PVC兼容的食品工业化学溶剂
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动塑料蝶阀 零部件参数

名称 材料
阀体 UPVC、CPVC、PP
阀芯 UPVC、CPVC、PP、PTFE
密封面 FPM、EPDM、NBR

电动塑料蝶阀 技术规范

公称通径 DN(mm) 50~300
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤60℃
适用介质 空气、水、气体、油品等

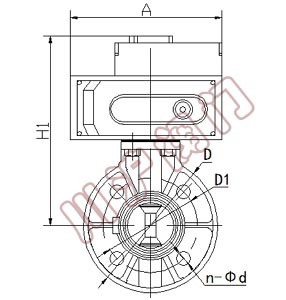

电动塑料蝶阀 结构图

电动塑料蝶阀 结构图

电动塑料蝶阀 外形尺寸

公称通径(mm) 外形尺寸(mm)
D1 D A H1 n-φd
D1 JIS DIN ANSI
40 110 105 110 3.88 150 161 86 4-18
50 125 120 125 4.75 160 161 88 4-18
65 145 145 145 5.50 185 161 100 4-18
80 160 160 160 6.00 195 161 105 8-18
100 180 180 180 7.5 215 161 118 8-18
125 210 210 210 8.50 250 161 163 8-18
150 240 240 240 9.50 285 188 176 8-22
200 295 290 295 11.75 340 188 210 8-22
250 350 355 350 14.25 395 268 240 12-22
300 400 400 400 17.0 445 268 270 12-22
350 460 445 460 18.75 505 268 300 16-22
400 515 510 515 21.25 580 268 350 16-22
450 565 565 565 22.75 615 268 370 20-26
500 620 620 620 25.0 670 268 400 20-26
600 725 730 725 29.5 780 268 465 20-30
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动塑料蝶阀产品详细样本。
