电动粉体蝶阀

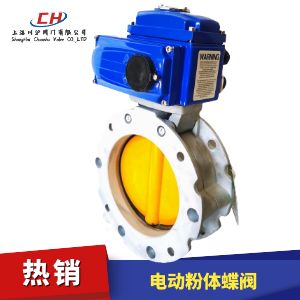

电动粉体蝶阀 型号:CHFD971X

电动水泥蝶阀是专门用于粉体,颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,电动粉体蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。

附件选型
电动粉体蝶阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动粉体蝶阀 技术参数

型号 BLD-F
公称通径(mm) DN100-DN400
压力(Mpa) 0.6~1.6
主要零件 阀体 压铸铝合金
阀板 碳钢内衬板,覆以耐磨高分子材料
密封圈 丁晴橡胶(NBR)
适用介质 水泥、泥浆、粉体
适用温度(℃) -15~100

电动粉体蝶阀 结构图

电动粉体蝶阀 结构图

电动粉体蝶阀 外形尺寸

型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5
电动粉体蝶阀 结构图
型号 φA φB φC φD E F G φH φH孔径×数量 φP外凹槽直径×数量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL1F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL1F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要电动粉体蝶阀产品详细样本。
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质不锈钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀(材质碳钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA)
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀(材质不锈钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀(材质碳钢、三偏心硬密封、对夹连接、配调节型电动执行器)
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀(材质碳钢、三偏心硬密封、法兰连接、配开关型电动执行器)
  • 电动塑料蝶阀
  • 电动蝶阀
    电动塑料蝶阀(材质UPVC、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动衬胶蝶阀
  • 电动蝶阀
    电动衬胶蝶阀(材质碳钢衬胶、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动衬氟蝶阀
  • 电动蝶阀
    电动衬氟蝶阀(材质碳钢衬氟、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动真空蝶阀
  • 电动蝶阀
    电动真空蝶阀(材质不锈钢、对夹连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、配智能一体化电动执行器、带遥控器)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质不锈钢、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、带高温支架、适合高温烟气中使用)
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀(材质碳钢、四氟密封、配开关型电动执行器、带无源触点反馈)
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀(材质不锈钢、四氟密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀(材质碳钢、四氟密封、配防爆型电动执行器、开关型带触点反馈)
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀(材质碳钢、三偏心硬密封、配防爆型电动执行器、开关型带触点反馈)

电动粉体蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

电动粉体蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
