电动法兰蝶阀

电动法兰蝶阀

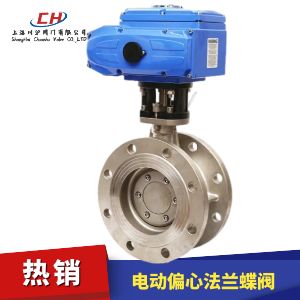

电动法兰蝶阀 型号：CHD941X/CHD941F/CHD943F/CHD943H

电动法兰蝶阀是一种转角90°的旋转类蝶阀，连接方式为法兰，密封面根据介质、介质温度和压力的不同，选择丁晴橡胶（介质温度≤80℃）、聚四氟乙烯（介质温度≤150℃）、金属硬密封（（介质温度≤450℃））等。具有功能强、体积小、性能可靠、配套简单、流通能力大，特别适用于介质是粘稠，含颗粒、纤维性质的场合。可广泛应用于食品、环保、轻工、化工、教学设备、造纸、电力等行业的过程自动控制系统中。

附件选型
电动法兰蝶阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。

电动法兰蝶阀 技术参数

公称通径DN(mm) 50~1200
允许压差(MPa) ≤ 公称压力
动作范围 0～90°
泄露量 按GB/T4213-92，为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 选配PSQ、HQ、QT、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动法兰蝶阀 零部件参数

底座 HT200、WCB、CF3、CF3M、CF8、CF8M
下轴套 铜合金、304、316
阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
压板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
固定销 25、35、45
上、下阀轴 2Cr13、304、316、316L
上轴套 铜合金、304、316
填料 聚四氟乙烯/柔性石墨
填料压盖组件 HT200、WCB、CF3、CF3M、CF8、CF8M

电动法兰蝶阀 技术规范

公称通径DN(mm) DN50～1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5～0.7
适用介质 空气、水、污水、蒸气、煤气、油品等

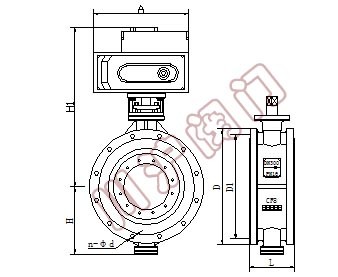

电动法兰蝶阀 结构图

电动法兰蝶阀 结构图

电动法兰蝶阀 外形尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动法兰蝶阀产品详细样本。
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀（材质碳钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反馈）
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀（材质不锈钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反馈）
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀（材质碳钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA）
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀（材质不锈钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA）
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀（材质碳钢、橡胶密封、法兰连接、配开关型电动执行器、带无源触点反馈）
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀（材质碳钢、橡胶密封、法兰连接、配调节型电动执行器、输入输出信号4-20mA）
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀（材质碳钢、三偏心硬密封、对夹连接、配调节型电动执行器）
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀（材质碳钢、三偏心硬密封、法兰连接、配开关型电动执行器）
  • 电动塑料蝶阀
  • 电动蝶阀
    电动塑料蝶阀（材质UPVC、对夹连接、配开关型电动执行器、带无源触点反馈）
  • 电动衬胶蝶阀
  • 电动蝶阀
    电动衬胶蝶阀（材质碳钢衬胶、对夹连接、配开关型电动执行器、带无源触点反馈）
  • 电动衬氟蝶阀
  • 电动蝶阀
    电动衬氟蝶阀（材质碳钢衬氟、对夹连接、配开关型电动执行器、带无源触点反馈）
  • 电动真空蝶阀
  • 电动蝶阀
    电动真空蝶阀（材质不锈钢、对夹连接、配开关型电动执行器，带无源触点反馈）
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀（材质碳钢、法兰连接、配智能一体化电动执行器、带遥控器）
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀（材质不锈钢、法兰连接、配调节型电动执行器、输入输出信号4-20mA）
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀（材质碳钢、法兰连接、配开关型电动执行器、带无源触点反馈）
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀（材质碳钢、法兰连接、带高温支架、适合高温烟气中使用）
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀（材质碳钢、四氟密封、配开关型电动执行器、带无源触点反馈）
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀（材质不锈钢、四氟密封、对夹连接、配开关型电动执行器、带无源触点反馈）
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀（材质碳钢、四氟密封、配防爆型电动执行器、开关型带触点反馈）
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀（材质碳钢、三偏心硬密封、配防爆型电动执行器、开关型带触点反馈）

电动法兰蝶阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

电动法兰蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
