电动衬氟蝶阀

电动衬氟蝶阀

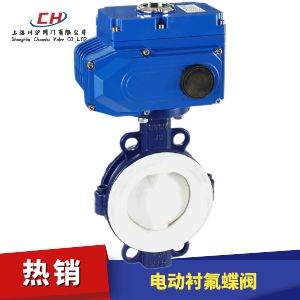

电动衬氟蝶阀 型号：CHD971F46

电动衬氟蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大。衬四氟电动蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质。

附件选型
电动衬氟蝶阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。

电动衬氟蝶阀 技术参数

称通经DN(mm) 50～1200
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 氟橡胶：-20℃～150℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 电动
配置执行机构 可配HQ、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动衬氟蝶阀 零部件参数

零件名称 材料
阀体 (铸钢、不锈钢)+F46
蝶板 (铸钢、不锈钢及特殊材料)+F46
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

电动衬氟蝶阀 技术规范

公称通径DN(mm) DN50～1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5～0.7
适用介质 空气、水、污水、蒸气、煤气、油品等

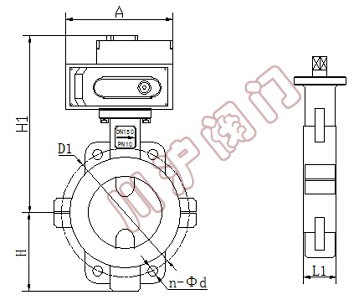

电动衬氟蝶阀 结构图

电动衬氟蝶阀 结构图

电动衬氟蝶阀 外形尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 1.0MPa 1.6MPa
D D1 n-Фd D D1 n-Фd
50 108 43 63 530 165 125 4-18 165 125 4-18
65 112 46 70 530 185 145 4-18 185 145 4-18
80 114 46 83 565 200 160 4-18 200 160 8-18
100 127 52 105 600 220 180 8-18 220 180 8-18
125 140 56 115 640 250 210 8-18 250 210 8-18
150 140 56 137 705 285 240 8-22 285 240 8-22
200 152 60 164 775 340 295 8-22 340 295 12-22
250 165 68 206 945 395 350 12-22 405 355 12-26
300 178 78 230 1070 445 400 12-22 460 410 12-26
350 190 78 248 1140 505 460 16-22 520 470 12-26
400 216 102 289 1210 565 515 16-26 580 525 16-26
450 222 114 320 1335 615 565 20-26 640 585 16-30
500 229 127 342 1415 670 620 20-26 715 650 20-30
600 267 154 413 1605 780 725 20-30 840 770 20-33
700 430 165 478 1844 895 840 24-30 910 840 24-36
800 470 190 525 2040 1015 950 24-33 1025 950 24-39
900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39
1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42
1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要电动衬氟蝶阀产品详细样本。
