高温电磁阀

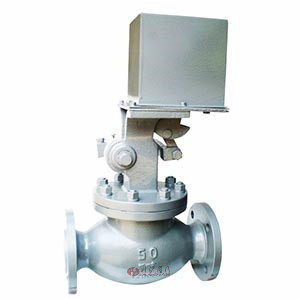

高温电磁阀图片

高温电磁阀 型号：ZCZH

高温电磁阀具有耐高温、耐腐蚀、耐磨损、使用范围广等有点，广泛应用于输送水、轻油、重油，过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽液体、油类等各种介质的自动控制和自动调节。

选型备注
高温电磁阀根据使用环境分为普通型和防爆型，默认为普通型。
高温电磁阀根据使用介质分为常闭型和常开型，默认为常闭型。
高温电磁阀电压有DC24V、AC220V等电压，默认为AC220V。

高温电磁阀 技术参数

介质温度℃ ZCZG ≤250
ZCZH ≤400
公称压力 （MPa） ZCZG 2.5
ZCZH 4.0
工作压差 （MPa） ZCZG 0～2.5
ZCZH 0～4.0
公称通径 （mm） 10 15 20 25 32 40 50 65 80 100
功耗（VA） 170 480
电源电压 AC220V其余规格可作特殊订货
额定流量系数（KV） 按ＪＢ／Ｔ７３５２－９４规定
泄漏量 （ml/min） 按ＪＢ／Ｔ７３５２－９４·Ｆ规定

高温电磁阀 结构图

高温电磁阀结构图

高温电磁阀 安装尺寸

DN L H D D1 D2 D3 B f1 f n-d
10 160 298 90 60 41 34 14 4 2 ４－Φ１４
15 160 298 95 65 45 39 14 4 2 ４－Φ１４
20 200 304 105 75 55 50 16 4 2 ４－Φ１４
25 200 304 115 85 65 57 16 4 2 ４－Φ１４
32 200 314 140 100 78 65 18 4 2 ４－Φ１４
40 260 460 150 110 85 75 18 4 3 ４－Φ１8
50 300 460 165 125 100 87 20 4 3 ４－Φ１8
65 340 433 180 145 120 109 22 4 3 8－Φ１8
80 380 433 200 160 135 120 22 4 3 8－Φ１8
100 430 461 235 190 160 149 26 4.5 3 8－Φ１8
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要高温电磁阀产品详细样本。
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀（材质黄铜、内螺纹连接、电源电压AC220V或DC24V）
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀（材质不锈钢、内螺纹连接、电源电压AC220V或DC24V）
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀（材质不锈钢、法兰连接、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质碳钢、法兰连接、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质碳钢、法兰连接、防爆型、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、带散热片、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质碳钢、法兰连接、防爆型、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、防爆型、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、电源电压AC220V或DC24V）
  • 煤气电磁阀
  • 电磁阀
    煤气电磁阀（材质碳钢、法兰连接、电源电压AC220V或DC24V）
  • 高温电磁阀
  • 电磁阀
    高温电磁阀（材质碳钢、法兰连接、超高温型、电源电压AC220V或DC24V）
  • 高温电磁阀
  • 电磁阀
    高温电磁阀（材质不锈钢、法兰连接、超高温型、电源电压AC220V或DC24V）
  • 脉冲电磁阀
  • 电磁阀
    脉冲电磁阀（材质铝合金、内螺纹连接、电源电压AC220V或DC24V）
  • 脉冲电磁阀
  • 电磁阀
    脉冲电磁阀（材质铝合金、内螺纹连接、电源电压AC220V或DC24V）
电磁阀说明书 下载

高温电磁阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

高温电磁阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求

订货须知

1、订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。

2、电磁阀一般工作电压为220V，电压波动量为85%~110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电可做特殊订货。

3、阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。如图(三)当电磁倒安装在支路时，电磁阀的口径应比主管道上的阀门口径小，如图(四)分路装置。注意：支路上的阀门平时须关闭。

4、安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路交装疏水阀。

5、不要将阀安装于管道低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

6、普通型不可在爆作危险场合使用。

7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。

8、在安装前，要注意看清户品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

9、电磁阀前后管道上：需装压力表，以使观察管道压力。

使用保养

1、建议使用单位指派专人负责使用保养。

2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下，不用时，应将内部及零件拭净并用压缩空气吹净贮存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内，当工作压力超过额定压力或工作压差超过额定压差时，电磁阅要停止使用，关闭前后手动阀，以防电磁阀爆炸和泄漏。
