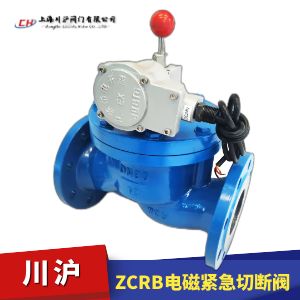

ZCRB电磁紧急切断阀是是新型的燃气管道工程的安全配套装置，主要应用如下:
1、与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，a自动快速关闭主供气体阀门，切断燃气的供给,及时制止恶性事事故发生。
2、与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3、与高层建筑的中央消防报警系统相连接。当大厦发生危情时，自动切断大厦内的燃气供应，防止燃气爆炸的发生。
4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事厂现场的管线供应。
| 产品结构：直动式/先导式 | 公称压力：1.6MPa | 工作压差：0~0.05MPa |
|---|---|---|
| 工作介质：煤气、天然气、液化石油气等无腐蚀性气液体 | 关闭时间：<1秒 | |
| 介质温度：-15℃~6℃ | 打开方式：手动复位戴电动复位 | 电源电压：AC220VA、DC24V、DC12V |
| 安全等级：普通型Ex型 | 控制方式：不间断输出或脉冲式电磁力 | |

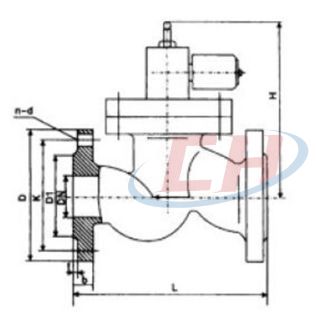

| DN | D1 | K | D |
b | F | N-D | L | H |
|---|---|---|---|---|---|---|---|---|
| 25 | 65 | 85 | 115 | 16 | 3 | 4-ø14 | 160 | 180 |
| 32 | 76 | 100 | 140 | 18 | 3 | 4-ø18 | 180 | 195 |
| 40 | 84 | 110 | 150 | 18 | 3 | 4-ø18 | 200 | 205 |
| 50 | 99 | 125 | 165 | 20 | 3 | 4-ø18 | 230 | 220 |
| 65 | 118 | 145 | 185 | 20 | 3 | 4-ø18 | 290 | 245 |
| 80 | 132 | 160 | 200 | 20 | 3 | 8-ø18 | 310 | |
| 100 | 156 | 180 | 220 | 22 | 3 | 8-ø18 | 350 | |
| 125 | 184 | 210 | 250 | 22 | 3 | 8-ø18 | 400 | |
| 150 | 211 | 240 | 285 | 24 | 3 | 8-ø22 | 480 | |
| 200 | 266 | 295 | 340 | 24 | 3 | 12-ø22 | 600 | |
| 250 | 319 | 355 | 405 | 26 | 3 | 12-ø26 | 730 | |
| 300 | 370 | 410 | 160 | 28 | 4 | 12-ø26 | 850 | |
| 350 | 429 | 470 | 520 | 30 | 4 | 16-ø26 | 980 |
| 电磁阀说明书 | 下载 |
|---|
订货须知
1、订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。
2、电磁阀一般工作电压为220V，电压波动量为85%~110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电可做特殊订货。
3、阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。如图(三)当电磁倒安装在支路时，电磁阀的口径应比主管道上的阀门口径小，如图(四)分路装置。注意：支路上的阀门平时须关闭。
4、安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路交装疏水阀。
5、不要将阀安装于管道低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
6、普通型不可在爆作危险场合使用。
7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8、在安装前，要注意看清户品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9、电磁阀前后管道上：需装压力表，以使观察管道压力。
使用保养
1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下，不用时，应将内部及零件拭净并用压缩空气吹净贮存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内，当工作压力超过额定压力或工作压差超过额定压差时，电磁阅要停止使用，关闭前后手动阀，以防电磁阀爆炸和泄漏。
