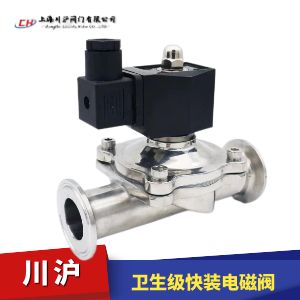

卫生级快装电磁阀图片

卫生级快装电磁阀 型号:WZCS

卫生级快装电磁阀WZCS是卫生等级要求很高的场所使用的阀门。其有零压启动,零泄漏,设计紧凑,精巧美观温升低,无噪音,动作响应迅速,高频率,品质可靠、寿命长等优点。所使用的阀体材质为304不锈钢以及316不锈钢材质,其密封材质主要采用硅橡胶和聚四氟乙烯。广泛用于医药业、食品业、酒业、饮料业、乳业等。

选型备注
卫生级快装电磁阀根据使用环境分为普通型和防爆型,默认为普通型。
卫生级快装电磁阀根据使用介质分为常闭型和常开型,默认为常闭型。
卫生级快装电磁阀电压有DC24V、AC220V等电压,默认为AC220V。

卫生级快装电磁阀 技术参数

阀体材质 304不锈钢、316不锈钢
公称通径 DN15 ~ DN50
介质温度 -20 ~ 90 ℃、-20 ~ 130 ℃
密封材质 丁晴橡胶NBR、氟橡胶FKM、硅橡胶(食品级)、四氟橡胶(PTFE)
公称压力 PN 1.0 MPa
额定电压 AC220V、DC24V

卫生级快装电磁阀 结构图

卫生级快装电磁阀结构图

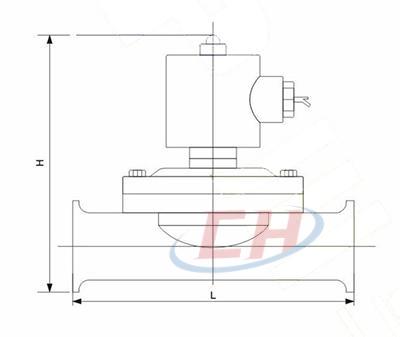

卫生级快装电磁阀 安装尺寸

通径mm Cv值 L H W 卡盘直径 净重
15 4.8 95 100 55 34 0.69
20 7.5 101 105 55 50.5 0.78
25 12 140 120 78 50.5 1.35
32 24 158 150 95 50.5 2.21
40 29 160 164 95 64 2.65
50 48 200 178 123 64/77.5 3.20
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要卫生级快装电磁阀产品详细样本。
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀(材质黄铜、内螺纹连接、电源电压AC220V或DC24V)
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀(材质不锈钢、内螺纹连接、电源电压AC220V或DC24V)
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀(材质不锈钢、法兰连接、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质碳钢、法兰连接、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质碳钢、法兰连接、防爆型、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、带散热片、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质碳钢、法兰连接、防爆型、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、防爆型、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、电源电压AC220V或DC24V)
  • 煤气电磁阀
  • 电磁阀
    煤气电磁阀(材质碳钢、法兰连接、电源电压AC220V或DC24V)
  • 高温电磁阀
  • 电磁阀
    高温电磁阀(材质碳钢、法兰连接、超高温型、电源电压AC220V或DC24V)
  • 高温电磁阀
  • 电磁阀
    高温电磁阀(材质不锈钢、法兰连接、超高温型、电源电压AC220V或DC24V)
  • 脉冲电磁阀
  • 电磁阀
    脉冲电磁阀(材质铝合金、内螺纹连接、电源电压AC220V或DC24V)
  • 脉冲电磁阀
  • 电磁阀
    脉冲电磁阀(材质铝合金、内螺纹连接、电源电压AC220V或DC24V)
电磁阀说明书 下载

卫生级快装电磁阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

卫生级快装电磁阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求

订货须知

1、订货时请注明型号,公称通径,公称压力,工作介质,工作压差,介质温度,电源电压及频率,介质粘度。

2、电磁阀一般工作电压为220V,电压波动量为85%~110%的额定电压,如果超过此范围,请订货时注明电压的波动量,其他规格电源电可做特殊订货。

3、阀门的开通时间达12小时/天以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。

安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,须定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置。如图(三)当电磁倒安装在支路时,电磁阀的口径应比主管道上的阀门口径小,如图(四)分路装置。注意:支路上的阀门平时须关闭。

4、安装电磁阀前,管道必须清洗干净。建议阀前安装过滤器,蒸汽管路交装疏水阀。

5、不要将阀安装于管道低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

6、普通型不可在爆作危险场合使用。

7、在管道刚性不足情况下,建议把阀前后管子用支架固定,以防电磁阀工作时引起振动。

8、在安装前,要注意看清户品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

9、电磁阀前后管道上:需装压力表,以使观察管道压力。

使用保养

1、建议使用单位指派专人负责使用保养。

2、电磁阀安装后,须通入介质试动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物,注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下,不用时,应将内部及零件拭净并用压缩空气吹净贮存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内,当工作压力超过额定压力或工作压差超过额定压差时,电磁阅要停止使用,关闭前后手动阀,以防电磁阀爆炸和泄漏。
