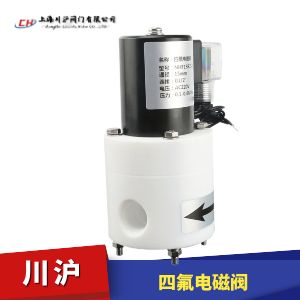

四氟电磁阀ZCF是电磁阀中的一种，阀体材质采用聚四氟乙烯塑料，适用于医疗机械、化工配料或管装系统、化学试剂厂、化学分析仪器、污水处理设备、科研仪器、环保设备、特别适合腐蚀严重、温度高且化学品(包括浓硫酸和王水)。该系列具有多种型式，您可以根据控制需要进行选择。
选型备注
四氟电磁阀根据使用环境分为普通型和防爆型，默认为普通型。
四氟电磁阀根据使用介质分为常闭型和常开型，默认为常闭型。
四氟电磁阀电压有DC24V、AC220V等电压，默认为AC220V。
| 阀体材质 | 聚四氟乙烯 |
|---|---|
| 公称通径 | DN6 ~ DN50 |
| 介质温度 | -50 ~ 180 ℃ |
| 适用介质 | 强酸、强碱、有机溶剂等 |
| 公称压力 | PN 1.0 MPa |
| 额定电压 | AC220V、DC24V |

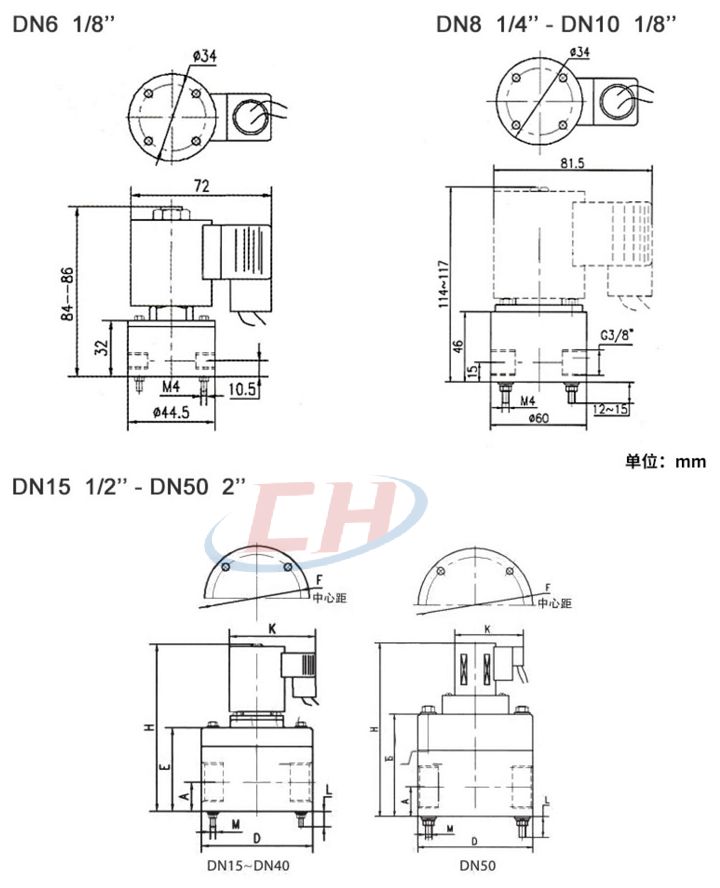

| 口径 | 尺寸(mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| D | H | E | A | M | L | K | F | |
| DN15 | φ70 | 127 | 56.5 | 18.5 | M5 | 14 | 92 | φ58 |
| DN20 | φ80 | 136 | 70.5 | 20 | M6 | 10 | 92 | φ67 |
| DN25 | φ95 | 145 | 78 | 25 | M6 | 12 | 92 | φ75 |
| DN32 | φ120 | 200 | 110 | 31 | M8 | 20 | 94 | φ98 |
| DN40 | φ130 | 220 | 113 | 33.5 | M8 | 18 | 94 | φ106 |
| DN50 | φ150 | 249 | 140 | 43 | M10 | 20 | 94 | φ116 |
| 电磁阀说明书 | 下载 |
|---|
订货须知
1、订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。
2、电磁阀一般工作电压为220V，电压波动量为85%~110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电可做特殊订货。
3、阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。如图(三)当电磁倒安装在支路时，电磁阀的口径应比主管道上的阀门口径小，如图(四)分路装置。注意：支路上的阀门平时须关闭。
4、安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路交装疏水阀。
5、不要将阀安装于管道低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
6、普通型不可在爆作危险场合使用。
7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8、在安装前，要注意看清户品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9、电磁阀前后管道上：需装压力表，以使观察管道压力。
使用保养
1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下，不用时，应将内部及零件拭净并用压缩空气吹净贮存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内，当工作压力超过额定压力或工作压差超过额定压差时，电磁阅要停止使用，关闭前后手动阀，以防电磁阀爆炸和泄漏。
