CPVC塑料电磁阀

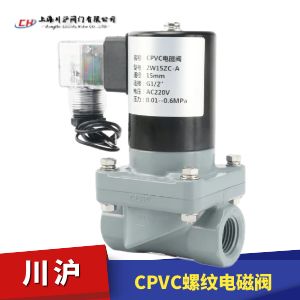

CPVC塑料电磁阀图片

CPVC塑料电磁阀 型号：2WCPVC

CPVC塑料电磁阀2WCPVC是电磁阀中的一种，阀体材质采用CPVC塑料，流体与金属部件(动铁芯、弹簧)完全隔离，实现了结构上真正的耐腐蚀;活塞取代膜片，电磁阀使用寿命大大增长;先导孔孔径超大，路径短且直，不易被颗粒物、沉淀物或流体中的结晶物堵塞(水中的泥沙、卤水中的结晶盐)嵌入式密封结构，密封性能更加靠。CPVC塑料电磁阀流量孔径为标准值，满足相对应的流量要求。CPVC塑料电磁阀对流体中的颗粒物、沉淀物适应性强，应用在污水处理、农林灌溉、海水淡化、海水养殖。工业过程中的酸性、碱性流体尤其在如磷酸等易结晶流体方面具有明显的优势。

选型备注
CPVC塑料电磁阀根据使用环境分为普通型和防爆型，默认为普通型。
CPVC塑料电磁阀根据使用介质分为常闭型和常开型，默认为常闭型。
CPVC塑料电磁阀电压有DC24V、AC220V等电压，默认为AC220V。

CPVC塑料电磁阀 技术参数

阀体材质 CPVC
公称通径 DN15 ~ DN50
介质温度 -10 ~ 80 ℃
适用介质 水、硫酸、硝酸等
公称压力 PN 1.0 MPa
额定电压 AC220V、DC24V
使用功率 15W

CPVC塑料电磁阀 规格参数

孔径 15 20 25 32 40 50
Cv值 4 5.5 13 17 25 40
口径 1/2" 3/4" 1" 11/4" 11/2" 2"

CPVC塑料电磁阀 结构图

CPVC塑料电磁阀结构图

CPVC塑料电磁阀 安装尺寸

连接方式 规格 L H W C A K D
  丝扣连接 DN15 75 132 63.5 63.5 16 92
DN20 80 137 63.5 63.5 19 92
DN25 100 147 74 74 26 92
DN32 120 171 94 94 30 94
DN40 130 180 94 94 32.5 94
DN50 172 225 155 155 42 94
    活接双由令 DN15 172 132 63.5 63.5 16 92
DN20 180 137 63.5 63.5 19 92
DN25 216 147 74 74 26 92
DN32 272 171 94 94 30 94
DN40 276 180 94 94 32.5 94
DN50 330 225 155 155 42 94
DN65 412 225 155 155 42 94
  法兰 DN15 108 132 63.5 63.5 16 94 φ64
DN20 125 137 6.3 63.5 19 92 φ75
DN25 152 147 74 74 26 92 φ85
DN32 183 171 94 94 30 94 φ100
DN40 201 180 94 94 32.5 94 φ110
DN50 264 225 155 155 42 94 φ125
DN65 282 225 155 155 42 94 φ145
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要CPVC塑料电磁阀产品详细样本。
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀（材质黄铜、内螺纹连接、电源电压AC220V或DC24V）
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀（材质不锈钢、内螺纹连接、电源电压AC220V或DC24V）
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀（材质不锈钢、法兰连接、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质碳钢、法兰连接、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质碳钢、法兰连接、防爆型、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、带散热片、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质碳钢、法兰连接、防爆型、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、防爆型、电源电压AC220V或DC24V）
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀（材质不锈钢、法兰连接、电源电压AC220V或DC24V）
  • 煤气电磁阀
  • 电磁阀
    煤气电磁阀（材质碳钢、法兰连接、电源电压AC220V或DC24V）
  • 高温电磁阀
  • 电磁阀
    高温电磁阀（材质碳钢、法兰连接、超高温型、电源电压AC220V或DC24V）
  • 高温电磁阀
  • 电磁阀
    高温电磁阀（材质不锈钢、法兰连接、超高温型、电源电压AC220V或DC24V）
  • 脉冲电磁阀
  • 电磁阀
    脉冲电磁阀（材质铝合金、内螺纹连接、电源电压AC220V或DC24V）
  • 脉冲电磁阀
  • 电磁阀
    脉冲电磁阀（材质铝合金、内螺纹连接、电源电压AC220V或DC24V）
电磁阀说明书 下载

CPVC塑料电磁阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

CPVC塑料电磁阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求

订货须知

1、订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。

2、电磁阀一般工作电压为220V，电压波动量为85%~110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电可做特殊订货。

3、阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。如图(三)当电磁倒安装在支路时，电磁阀的口径应比主管道上的阀门口径小，如图(四)分路装置。注意：支路上的阀门平时须关闭。

4、安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路交装疏水阀。

5、不要将阀安装于管道低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

6、普通型不可在爆作危险场合使用。

7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。

8、在安装前，要注意看清户品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

9、电磁阀前后管道上：需装压力表，以使观察管道压力。

使用保养

1、建议使用单位指派专人负责使用保养。

2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物，注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下，不用时，应将内部及零件拭净并用压缩空气吹净贮存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内，当工作压力超过额定压力或工作压差超过额定压差时，电磁阅要停止使用，关闭前后手动阀，以防电磁阀爆炸和泄漏。
