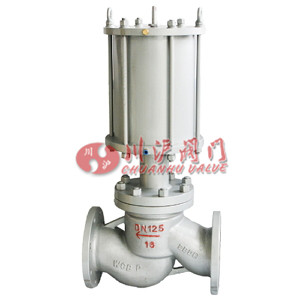

程控阀图片

程控阀 型号:CKJ641F

程控阀是专为变压吸附分离装置特殊工况而开发设计的一种双向密封阀门,阀门一般采用软密封结构,密封面为平面密封形式,密封效果接近于零泄漏要求,程控阀配双作用或单作用活塞式气动执行器,具有开关动作迅速、输出推力大的特点。

程控阀是实现工业管道自动化控制的主要元件是PSA电压吸附装置中,最重要阀门管件之一。广泛应用于石油、化工、制药、化肥、电力等行业自动化管路上,特别适用于氢气、氧气、重整气、催化裂化干气、变换气等气体变压吸附分离的工程管路上,尤其适用于有双向密封要求的管路上。

程控阀 标准规范

设计与制造 GB/T12235
连接尺寸 结构长度 GB/T12221
法兰尺寸 GB/T9115
焊端尺寸 GB/T12224
检验与试验 JB/T9092 GB/T13927
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 GB/T5263

程控阀 技术参数

公称通径(mm) 25 ~ 300
公称压力(MPa) 1.0~1.6
工作压差(MPa) 0~1.6
使用介质 水、蒸汽、油品、气体
介质温度(℃)  -15~180
作用方式 直动(一次开阀)
驱动方式 气动、液动
阀体材质 WCB  CF8

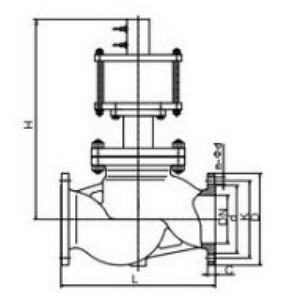

程控阀 结构图

程控阀结构图

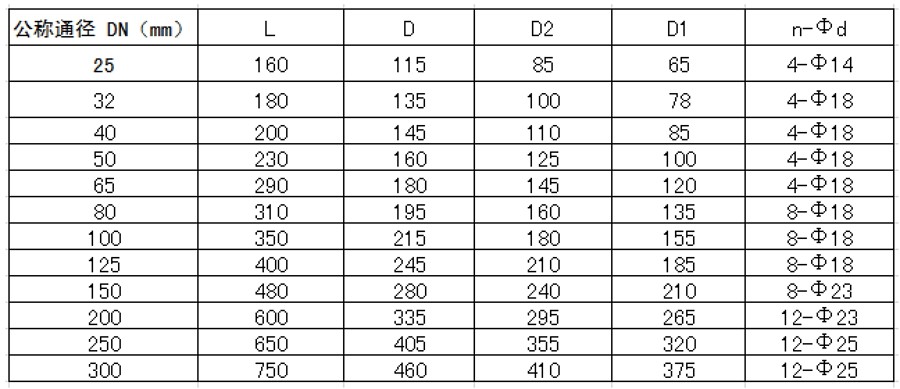

程控阀 安装尺寸

程控阀安装尺寸

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系:021-5186 3046 咨询和索要程控阀产品详细样本。
  • 程控阀
  • 程控阀
    程控阀(材质碳钢、法兰连接、四氟密封、配单作用气缸、不带附件)
  • 程控阀
  • 程控阀
    程控阀(材质碳钢、法兰连接、配双作用或单作用气缸、不带附件)
  • 程控阀
  • 程控阀
    程控阀(材质碳钢、法兰连接、配双作用或单作用气缸、带信号反馈)
程控阀说明书 下载

程控阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

程控阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
