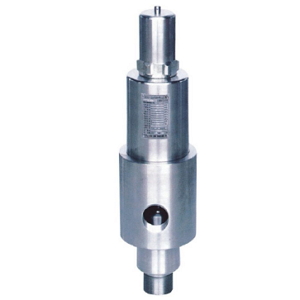

安全溢流阀图片

安全溢流阀 型号:TA802Y\AY42H

TA802Y、AY42H型安全溢流阀可用于高压注水泵站的管路上,作为超压保护装置。

安全溢流阀 技术参数

型号 公称压力 开启压力分级 工作温度 适用介质

TA802Y-160

AY42H-160

16.0MPa 6.0-16.0MPa 200℃ 水、油品等。

TA802Y-250

AY42H-250

25.0MPa 10.0-25.0MPa

TA802Y-400

AY42H-400

40.0MPa 20.0-40.0MPa

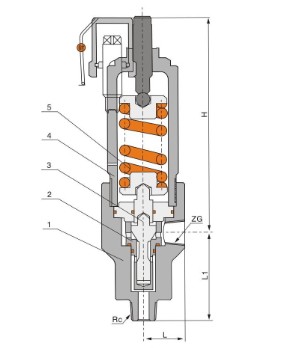

安全溢流阀 结构图

安全溢流阀结构图

安全溢流阀 外形尺寸

型号 公称通径 尺寸
Rc ZG L L1 ≈H
YA802Y-600 15 1/2" 1/2" 52 90 250
25 1" 1" 52 113 275
40 11/2" 11/2" 52 157 336
型号 公称通径 尺寸
D D1 K M Z-¢d b L L1 Rc ≈H
AY42H-160 AY42H-250 AY42H-400 15 135 95 25 M48×2 4-22 25 65 140 1/2" 329
25 165 115 30 M52×2 6-26 28 80 150 1" 447
25 200 145 38 M80×3 6-29 40 90 180 11/2" 485
32 225 170 42 M100×3 6-33 50 100 200 21/2" 570
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要安全溢流阀产品详细样本。

安全溢流阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

安全溢流阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
