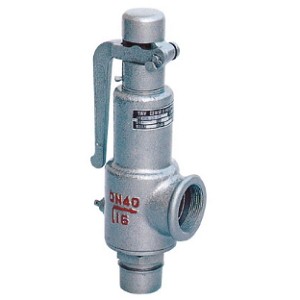

A27型微启式安全阀图片

A27型微启式安全阀 型号:A27H\A27Y

A27H型微启式安全阀适用于工作温度<200C的水、 空气、 蒸气等介质的设备或管路上。 A27Y适用于工作温度<200'C有腐蚀性介质的设备或管路上, 作为超压保护装置。

A27型微启式安全阀 技术参数

NO 零件名称 A27H材料 A27W-P材料 A27W-R材料
1 阀体 HT350 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 35 ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti
3 调节圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
6 阀杆 2Cr13 2Cr13 1Cr18Ni9Ti
7 调整螺杆 45 2Cr13 1Cr18Ni9Ti
8 保护罩 ZG200-400 ZG200-400 1Cr18Ni9Ti
/ 密封面材料 堆焊D507 堆焊Co基硬质合金

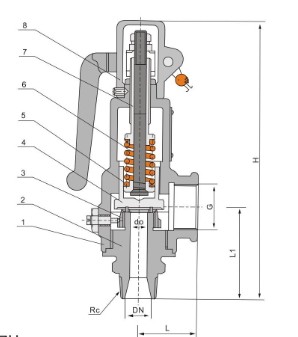

A27型微启式安全阀 结构图

A27型微启式安全阀结构图

A27型微启式安全阀 外形尺寸

公称通径 尺 寸(mm)
DN(mm) do R L L1 G H
15 10 1/2“ 37 62 3/4" 189
20 12 3/4” 40 65 1" 196
25 15 1“ 45 72 1-1/4" 277
32 20 1-1/4” 50 85 1-1/2" 312
40 25 1-1/2“ 55 100 2" 322
50 32 2” 67 112 2-1/2" 348
65 40 2-1/2“ 76 135 3" 370
80 50 3” 110 145 4" 410
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要A27型微启式安全阀产品详细样本。

A27型微启式安全阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

A27型微启式安全阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
