A21型微启式安全阀图片

A21型微启式安全阀 型号:A21F\A21H

A21F、 A21H-C型微启式安全阀适用于工作温度<200C的空气、 氨、 石油气..介质的设备或管路上。 A21W-P、 R型适用于温度<200C有腐蚀性的气体或液体的设备或管路上, 作为超压保护装置。 KA21Y型适用于温度<100C的液化石油气等。

A21型微启式安全阀 技术参数

NO 零件名称 A21H-C/A21F材料 A21W-P/A21F-P材料 A21Y-R材料
1 管接头 20 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 管接头螺母 35 2Cr13 1Cr18Ni9Ti
3 阀座 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 阀瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE 1Cr18Ni12Mo2Ti
6 弹簧座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 锁紧螺母 Q235-A ZG230-450 1Cr18Ni9Ti
9 弹簧导向垫 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 调节螺母 Q235-A 2Cr13 1Cr18Ni12Mo2Ti
  密封面材料 "Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

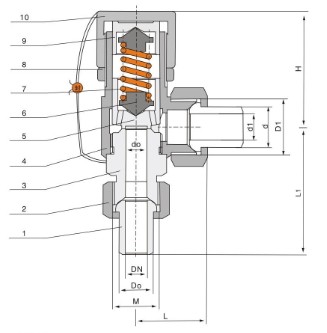

A21型微启式安全阀 结构图

A21型微启式安全阀结构图

A21型微启式安全阀 外形尺寸

型号 公称通径 do d Do M d1 D1 L L1 ≈H
A21H-16C
A21H-40C
A21W-16P
A21W-40P
15 12 15 20 M27×1.5 G1/2" 30 35 76 66
20 16 20 25 M33×1.5 G3/4" 35 40 87 68
25 18 25 31 M39×1.5 G1" 40 50 100 105
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P
15 10 15 25 M39×1.5 G1" 44 50 100 66
20 10 20 31 M39×1.5 G1" 44 50 100 68
25 12 25 31 M39×1.5 G1" 44 50 100 105
A21W-160/160P 15 8 20 / M24×2 G1" 44 50 100 261
20 8 25 / M33×2 G1" 44 50 100 261
25 8 28 / M36×2 G1" 44 50 100 285
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要A21型微启式安全阀产品详细样本。

A21型微启式安全阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

A21型微启式安全阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
