电动调节阀执行机构-普通型

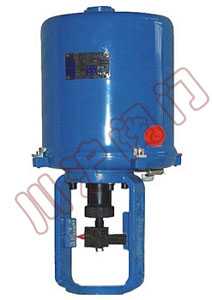

电动调节阀执行机构3810L系列直行程电动执行器,是以AC220单相交流电为电源,接受来自 DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用先进的混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。
1、执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
2、执行器的关键部件─控制器,采用先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。
4、具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。
6、用状态选择开关可以设定(正、反动作)。
7、用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V)。
8、调整工作零点(始点)和行程(终点)简单易行。
9、当突然断电时,能确保阀芯自锁。
10、采用同步皮带传动,有效降低了噪音。
11、延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。
详细信息:3810L电动执行机构样本下载|说明书下载

电动调节阀执行机构-防爆型

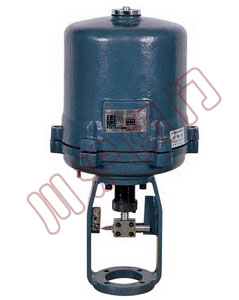

电动调节阀执行机构 电动防爆型执行机构,默认防爆等级为ExdII BT4(其他防爆等级需要订制),是以AC220单相交流电为电源,接受来自 DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。
电源:AC220±50%,50HZ。
耗电功率(额定负载时)
规格A型执行器 50VA;
规格B型执行器 150VA;
规格C型执行器 220VA。
输入信号:DC4~20mA或DC1~5V。
输出信号:DC4~20mA(负载电阻500Ω以下)。
控制精度:基本误差:±1% 回差≤1% 死区≤1%
工作行程调整范围:"零点"±25%"行程"20%~100%
外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

机型 普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2 外径φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2 外径φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)

详细信息:防爆型电动执行机构样本下载|说明书下载

电动调节阀阀体选型-小流量调节阀

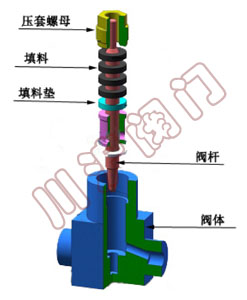

电动调节阀阀体-小流量调节阀 电动小流量调节阀由3810系列(PSL系列)电动执行器及小流量调节阀体组成,执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制电动小流量调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动小流量调节阀是专门针对小流量调节而开发的小口径调节阀。
电动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。
电动小流量调节阀调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。
电动小流量调节阀适用于液体、蒸汽等 介质的主流量调节场合。
本体部分
● 阀体形式:直通锻造阀体
● 阀体材质:20# F22 304 316
● 公称通径:DN1.5~DN20
● 公称压力:PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB
连接形式:法兰:FF RF RTJ等
螺纹:NPT
焊接:SW BW
详细信息:电动小流量调节阀样本下载|说明书下载

电动调节阀阀体选型-单座调节阀

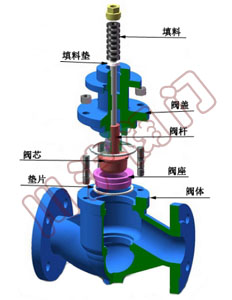

电动调节阀阀体-单座调节阀 电动单座调节阀采用顶部导向结构,由3810系列(或者PSL系列)电动执行器和精小型调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动单座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
电动单座调节阀广 泛应用于精确控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。
电动单座调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。
电动单座调节阀根据所通过的介质不同,有标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)之分。
● 阀体形式:直通铸造球型阀 ● 阀体材质:ZG230-450 ZG1Cr18Ni9 ● 公称通径:DN20-DN300 ● 公称压力:PN1.6 2.5 4.0 6.4 10.0MPa   ANSI 150 300 600LB   JIS 10K 20K 30K 40K
● 连接形式:法兰:FF RF RTJ等   螺纹:(适用于1"以下)   焊接:SW BW   ● 结构长度:符合IEC534
详细信息:电动单座调节阀样本下载|说明书下载

电动调节阀阀体选型-套筒调节阀

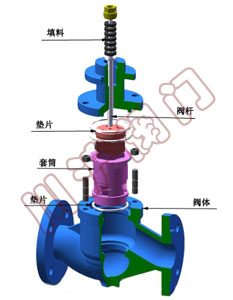

电动调节阀阀体-套筒调节阀 电动套筒调节阀,由3810L型(或PSL系列)直行程电子式电动执行机构和套筒调节阀体组成。电动套筒调节阀内含饲服功能,接受统一的4-20mA 或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动的控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动套筒调节阀主要特点如下:
1、采用平衡型阀芯,不平衡力大,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单,装拆维修方便。
电动套筒调节阀根据所通过的介质不同,有标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)之分。
● 阀体形式:直通铸造球型阀 ● 阀体材质:ZG230-450 ZG1Cr18Ni9 ● 公称通径:DN20-DN300 ● 公称压力:PN1.6 2.5 4.0 6.4 10.0MPa   ANSI 150 300 600LB   JIS 10K 20K 30K 40K
● 连接形式:法兰:FF RF RTJ等   螺纹:(适用于1"以下)   焊接:SW BW   ● 结构长度:符合IEC534
详细信息:电动套筒调节阀样本下载|说明书下载

电动调节阀阀盖选型

常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型:阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管:密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型:采用加长阀盖加隔热板结构可于-196℃深冷场合。

电动调节阀阀盖选型 标准型 电动调节阀阀盖选型 高温型 电动调节阀阀盖选型 低温型 电动调节阀阀盖选型 波纹管型
标准型 高温型 低温型 波纹管型

电动调节阀流量选型-单座调节阀流量选型

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座柱塞型阀芯
流量特性 直线性、等百分比
配置执行器类别 381L系列电动执行器、PSL系列电动执行器
执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

电动调节阀流量选型-单座调节阀流量选型

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 0.6、1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60 100
流量特性 直线性、等百分比
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
阀芯形式 平衡式阀芯(套筒导向)
配置执行器类别 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

更多电动调节阀选型信息,请咨询上海川沪阀门有限公司销售部 联系我们
